Le cerniere a scomparsa sono dispositivi integrati all'interno dell'anta e del telaio che restano completamente invisibili a porta chiusa. Eliminano i copricerniere esterni in plastica, soggetti a rotture e ingiallimento, e offrono continuità visiva delle superfici: la scelta naturale per porte a filo muro, porte di pregio, tagliafuoco e applicazioni ad alta frequenza d'uso.
Quando conviene sceglierle? In tre situazioni precise:
- Design minimal e filo muro: nessun elemento metallico a vista, linee continue tra anta e telaio.
- Porte tagliafuoco o antieffrazione: versioni certificate consentono di mantenere le prestazioni richieste senza compromettere l'estetica.
- Alta frequenza d'uso: con portate adeguate e regolazioni 3D, durano più a lungo delle cerniere tradizionali a parità di carico.
I riferimenti tecnici più consultati nel mercato sono CEAM, Krona Koblenz e Simonswerk: le loro schede prodotto forniscono i valori di portata, tolleranze di regolazione e certificazioni da confrontare prima dell'acquisto.
Punti chiave
Le cerniere a scomparsa per porte sono la scelta corretta quando estetica, regolabilità e durata devono coesistere: la portata dichiarata, le tolleranze di regolazione 3D e le certificazioni sono i tre parametri che non puoi ignorare in fase di specifica.
| Punto | Dettagli |
|---|---|
| Portata e numero di cerniere | Verifica la portata per singola cerniera e usa almeno 3 cerniere per porte standard; 4 per porte alte, larghe o con chiudiporta. |
| Regolazioni 3D | Cerca modelli con ±3 mm su altezza e lateralità e ±1 mm su profondità per avere margine di correzione in cantiere. |
| Certificazioni | Per porte tagliafuoco o antieffrazione, verifica le certificazioni EN/DIN/UL in scheda tecnica prima di specificare il modello. |
| Installazione corretta | Rispetta le quote di fresatura, serra le viti con coppia controllata e regola nell'ordine: altezza, lateralità, profondità. |
| Tomellini | Fornisce e installa porte con cerniere a scomparsa su misura, con validazione tecnica e posa certificata per ogni progetto. |
Indice
- Come funziona una cerniera a scomparsa: componenti e meccanismo
- Vantaggi e limiti rispetto alle cerniere tradizionali
- Quali caratteristiche tecniche valutare prima di scegliere?
- Quali tipologie esistono e dove si usano?
- Come scegliere la cerniera giusta: checklist operativa
- Come si installa e si regola una cerniera a scomparsa?
- Quante cerniere servono in base al peso della porta?
- Come mantenere le cerniere a scomparsa nel tempo?
- Quali marchi e modelli sono riferimenti tecnici nel mercato?
- Regolazioni 3D: come misurarle e applicarle correttamente
- Il punto di vista di chi installa cerniere a scomparsa ogni giorno
- Quando ha senso affidarsi a un fornitore-installatore specializzato
- Fonti
Come funziona una cerniera a scomparsa: componenti e meccanismo
Una cerniera a scomparsa si compone di due corpi principali, uno incassato nel telaio e uno nell'anta, collegati da un sistema multileva o multiasse che consente il movimento rotatorio. Quando la porta è chiusa, entrambi i corpi spariscono all'interno delle rispettive fresature: nessuna parte rimane a vista.
I componenti interni variano per qualità costruttiva: i modelli di fascia alta montano cuscinetti a sfera o boccole in materiale autolubrificante, che riducono l'attrito e prolungano la vita utile. Le versioni economiche usano boccole in nylon soggette a usura progressiva, con conseguente gioco crescente nel tempo.
Le viti di regolazione 3D sono il cuore del sistema. Si trovano accessibili lateralmente o frontalmente sul corpo della cerniera, senza dover smontare l'anta:
- Altezza: sposta l'anta verso l'alto o verso il basso.
- Lateralità: avvicina o allontana l'anta dal telaio sul piano orizzontale.
- Profondità: regola la distanza dell'anta rispetto al filo del telaio.
Le regolazioni 3D accessibili con chiave a brugola permettono di correggere assestamenti strutturali e variazioni stagionali del legno senza smontare la porta. Nelle schede tecniche di riferimento, le tolleranze tipiche sono ±3 mm per altezza e lateralità, ±1 mm per la profondità.
Per la fresatura, ogni produttore fornisce un diagramma di incasso con le quote esatte: rispettarle è indispensabile per garantire che la cerniera si chiuda correttamente e che le regolazioni abbiano il margine previsto.
Un consiglio: prima di fresare, verifica sempre che il diagramma di montaggio corrisponda esattamente al modello acquistato. Anche varianti dello stesso produttore possono avere quote diverse tra una serie e l'altra.
Vantaggi e limiti rispetto alle cerniere tradizionali
Le cerniere nascoste per porte offrono vantaggi concreti, ma presentano anche vincoli che è utile conoscere prima di specificarle in progetto.
Vantaggi principali:
- Estetica: nessun elemento metallico a vista; la superficie della porta rimane continua e pulita.
- Regolazione di precisione: le viti 3D consentono correzioni millimetriche in cantiere, senza smontare l'anta.
- Manutenzione ridotta: i modelli con cuscinetti non richiedono lubrificazione periodica; nessun copricerniera da sostituire.
- Durata: a parità di portata dichiarata, i modelli di qualità reggono cicli di apertura molto superiori rispetto alle cerniere a vista tradizionali.
Limiti e situazioni in cui evitarle:
- Pannelli molto sottili: se lo spessore dell'anta non è sufficiente per la fresatura, la cerniera non può essere incassata correttamente. Verifica sempre lo spessore minimo indicato in scheda tecnica.
- Apertura limitata in alcuni modelli: le versioni datate si fermano a 90°; le nuove generazioni arrivano fino a 180°, ma non tutti i modelli lo garantiscono.
- Fresature accurate obbligatorie: un errore di pochi millimetri nella fresatura compromette sia il funzionamento sia le regolazioni disponibili.
- Costo e complessità di montaggio: su telai non predisposti, il tempo di lavorazione è sensibilmente superiore rispetto a una cerniera a vista.
- Cuscinetti vs boccole: i modelli con boccole in nylon si usurano più rapidamente in applicazioni ad alta frequenza; preferisci versioni con cuscinetti per usi pubblici o commerciali.
Quali caratteristiche tecniche valutare prima di scegliere?
Portata nominale
La portata è il dato più critico. Ogni cerniera dichiara un carico massimo per singolo elemento: moltiplicato per il numero di cerniere installate, deve superare il peso reale dell'anta. Le serie CEAM coprono portate da 25 a 90 kg a seconda del modello e del materiale; la Simonswerk Tectus TE 540 3D A8 dichiara circa 100 kg per singola cerniera.
Regolazioni 3D e tolleranze
Le tolleranze di regolazione indicano quanto margine hai per correggere l'allineamento dopo il montaggio. I valori di riferimento più comuni nelle schede tecniche di qualità sono ±3 mm per altezza e lateralità, ±1 mm per la profondità. Un modello con tolleranze inferiori lascia meno margine di correzione in cantiere.

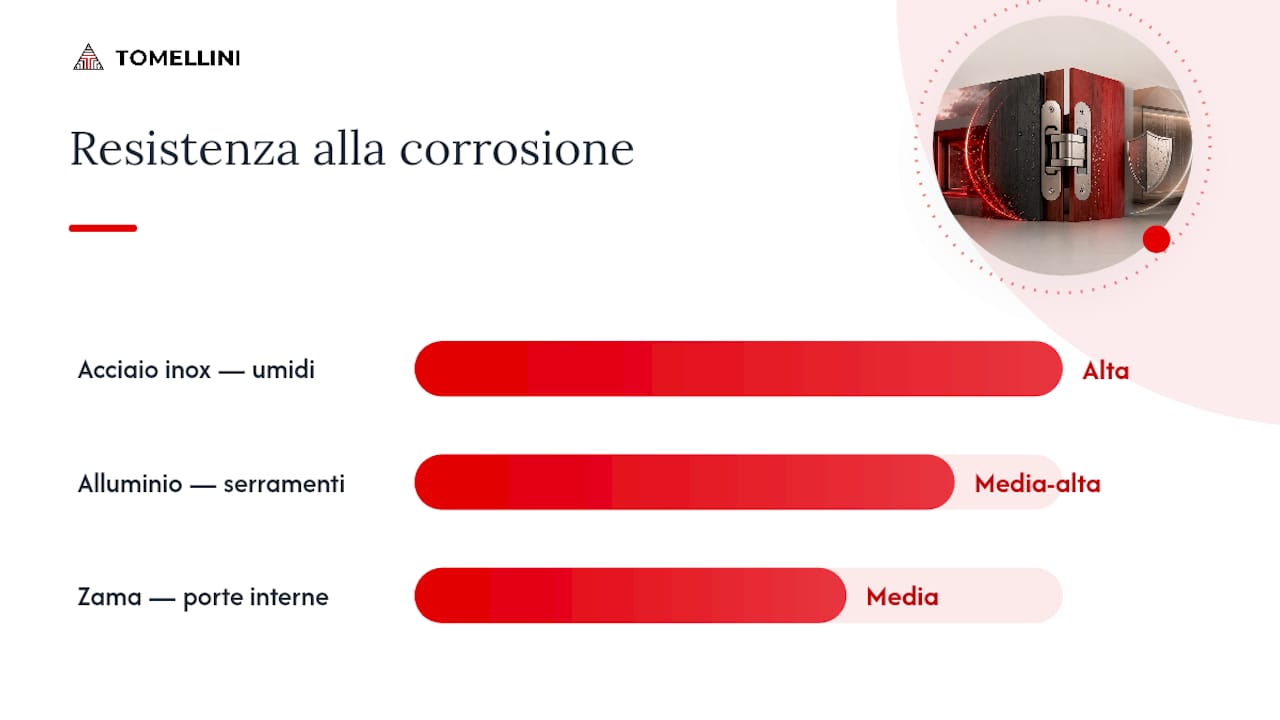

Materiali e finiture
| Materiale | Resistenza alla corrosione | Utilizzo tipico |
|---|---|---|
| Acciaio inox | Alta | Ambienti umidi, esterni protetti, porte tagliafuoco |
| Zama (lega zinco) | Media | Porte interne residenziali e commerciali |
| Alluminio | Media-alta | Serramenti in alluminio, facciate, porte leggere |
Angolo di apertura e certificazioni
L'angolo di apertura varia da 90° a 180° a seconda del modello. Per porte a filo muro o in ambienti dove l'anta deve aprirsi completamente, specifica sempre modelli con apertura a 180°. Per porte tagliafuoco, antieffrazione o in ambienti pubblici, verifica le certificazioni EN, DIN o UL riportate in scheda tecnica e controlla che corrispondano alla classe richiesta dal progetto. Le certificazioni Tomellini coprono le normative applicabili ai serramenti su misura.
Dato tecnico: le schede tecniche di prodotti come la Simonswerk Tectus TE 540 3D A8 riportano compatibilità con telai in legno, acciaio e alluminio, spessore rivestimento fino a 8 mm e apertura fino a 180°. Questi valori sono il riferimento per confrontare modelli equivalenti.
Quali tipologie esistono e dove si usano?
Le cerniere invisibili per mobili e porte si dividono in famiglie distinte, ciascuna pensata per un'applicazione specifica.
- Regolabili 3D per porte interne: la categoria più diffusa. Adatte a porte di pregio in legno o laccate, dove la regolazione millimetrica è necessaria per mantenere giochi uniformi nel tempo.
- A scomparsa totale per porte a filo muro: progettate per sparire completamente nel filo del rivestimento. Richiedono fresature profonde e rivestimenti con spessore compatibile (es. fino a 8 mm per la Tectus TE 540 3D A8).
- Per porte tagliafuoco e blindate: versioni con certificazioni specifiche che garantiscono le prestazioni richieste anche in condizioni di emergenza. La scelta del modello deve sempre partire dalla classe di resistenza al fuoco o antieffrazione richiesta.
- Per vetro: cerniere a scomparsa progettate per ante in vetro temperato, con attacchi specifici e portate calibrate sul peso del vetro. Non intercambiabili con le versioni per legno o alluminio.
- Non regolabili: versioni più semplici, adatte a porte leggere in contesti residenziali dove la regolazione post-installazione non è prevista.
Krona Koblenz pubblica schede prodotto con portate e specifiche per ciascuna serie; CEAM offre varianti in acciaio inossidabile per applicazioni che richiedono resistenza alla corrosione; Simonswerk è il riferimento tecnico per porte a filo con rivestimenti sottili e angolo di apertura a 180°.
Come scegliere la cerniera giusta: checklist operativa
Seguire una sequenza precisa prima dell'acquisto evita errori costosi in cantiere.
- Misura il peso dell'anta con precisione. Se non disponi di una bilancia adeguata, stima dal materiale: un'anta in legno massello di 900×2100 mm pesa indicativamente molto più di una in MDF laccato della stessa dimensione.
- Verifica larghezza, altezza e spessore dell'anta. Lo spessore minimo determina se la fresatura è compatibile con il modello scelto.
- Definisci la destinazione d'uso: residenziale, commerciale o pubblico. Per edifici pubblici o ad alta frequenza, sovradimensiona la portata rispetto al solo peso dell'anta.
- Determina il numero di cerniere necessario (vedi la sezione dedicata) e considera l'aggiunta di una quarta cerniera per porte alte oltre 2700 mm o larghe oltre 1000 mm.
- Controlla la compatibilità con il telaio: legno, alluminio, acciaio o vetro. Non tutti i modelli sono compatibili con tutti i materiali.
- Verifica le certificazioni richieste dal progetto: tagliafuoco, antieffrazione, insonorizzazione. Richiedi la scheda tecnica al fornitore e confronta i valori dichiarati con i requisiti normativi.
- Controlla le tolleranze di regolazione 3D in scheda tecnica: ±3 mm per altezza e lateralità, ±1 mm per profondità sono i valori minimi da cercare per un'installazione corretta.
- Specifica l'angolo di apertura richiesto. Se la porta deve aprirsi a 180°, verifica che il modello lo consenta prima di ordinare.
Come si installa e si regola una cerniera a scomparsa?
Preparazione
Controlla che il telaio sia a piombo e che il piano del pannello sia privo di irregolarità. Misura lo spessore dell'anta e confrontalo con il diagramma di fresatura del produttore. Gli attrezzi necessari sono: fresa verticale o scalpello affilato, livella laser, chiave a brugola nelle misure indicate in scheda, trapano con punta a tazza per le sedi circolari (se previste).
Fasi di montaggio
- Traccia le posizioni delle cerniere sul telaio e sull'anta seguendo le quote del diagramma di montaggio. La cerniera superiore va posizionata a circa 150–200 mm dal bordo superiore, quella inferiore a 200–250 mm dal bordo inferiore.
- Esegui le fresature con precisione: una fresatura troppo profonda o fuori asse compromette le regolazioni disponibili.
- Inserisci i corpi cerniera nelle rispettive sedi e avvita provvisoriamente, senza serrare definitivamente.
- Appendi l'anta e controlla verticalità e giochi su tutti i lati. Usa la chiave a brugola per effettuare le regolazioni 3D: prima l'altezza, poi la lateralità, infine la profondità.
- Verifica l'apertura e la chiusura su tutta la corsa. Controlla che non ci siano sfregamenti e che il gioco perimetrale sia uniforme.
- Serra definitivamente le viti con una coppia controllata: un serraggio eccessivo deforma il meccanismo interno e annulla le regolazioni. Le linee guida tecniche raccomandano un serraggio deciso ma non forzato.

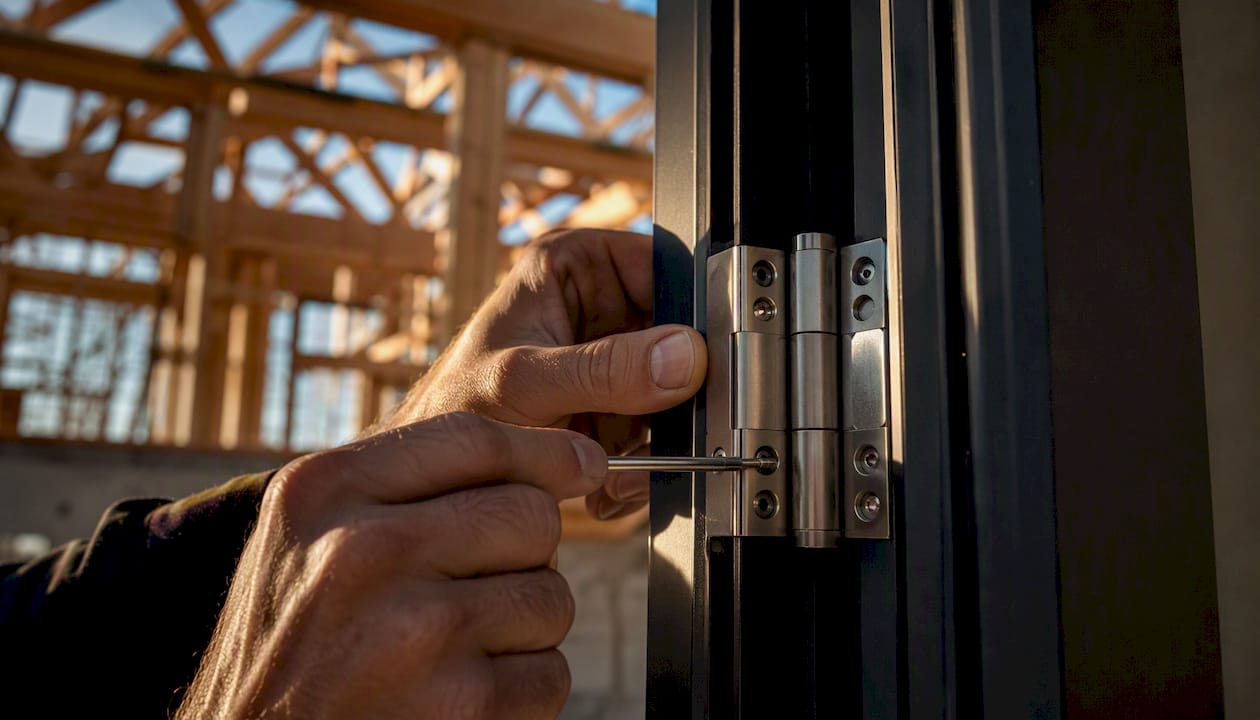

Valori di regolazione pratici
Le regolazioni si effettuano con la porta appesa. Per l'altezza e la lateralità, il margine tipico è ±3 mm; per la profondità, ±1 mm. Misura gli scostamenti con un calibro o un righello di precisione prima di agire sulle viti.
Un consiglio: le cerniere arrivano dal produttore già centrate in posizione neutra. Prima di qualsiasi regolazione, verifica che la porta sia appesa correttamente e che il problema non sia nel telaio o nel pavimento.

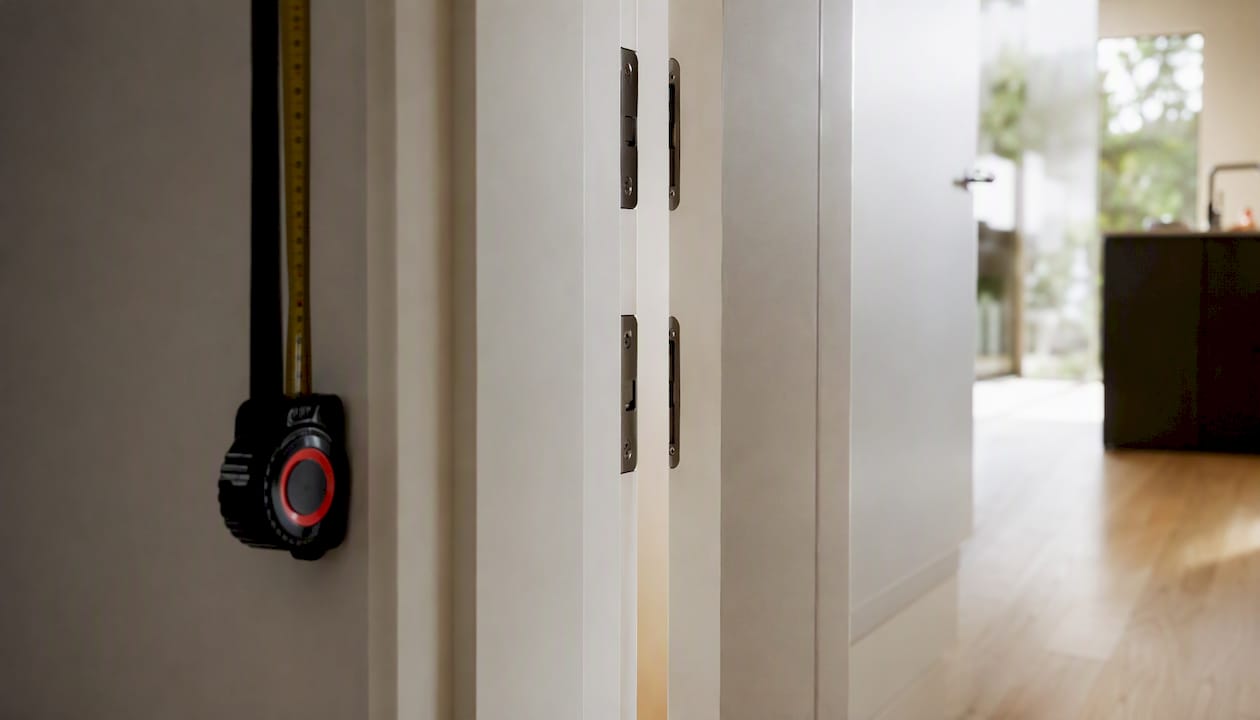

Quante cerniere servono in base al peso della porta?
La regola di base è semplice: tre cerniere per la maggior parte delle porte residenziali standard. Due cerniere sono sufficienti solo per ante molto leggere e di piccole dimensioni. Quattro cerniere diventano necessarie quando entrano in gioco chiudiporta, larghezze superiori a 1000 mm o altezze oltre 2700 mm.
Il baricentro dell'anta e l'effetto leva influenzano il carico reale sulle cerniere: una porta alta e stretta scarica più peso sulle cerniere superiori rispetto a una porta bassa e larga della stessa massa. Per questo motivo, in presenza di chiudiporta, il carico aggiuntivo generato dal meccanismo va sommato al peso dell'anta nella scelta della portata.
Per edifici pubblici o ad alta frequenza d'uso, sovradimensiona sempre la portata rispetto al peso reale dell'anta: la differenza in termini di durata è significativa.
Come mantenere le cerniere a scomparsa nel tempo?
Le ispezioni periodiche sono semplici e richiedono pochi minuti. Controlla ogni 12 mesi:
- Gioco anomalo: se la porta si muove lateralmente o verticalmente oltre il normale, le viti di regolazione potrebbero essersi allentate.
- Rumori: cigolii o scricchiolii indicano usura dei cuscinetti o necessità di lubrificazione (solo se prevista dal produttore).
- Corrosione: in ambienti umidi, verifica che non ci siano ossidazioni sui corpi cerniera, specialmente nei modelli in zama.
- Viti di fissaggio: controlla che non siano stripate o allentate. Una vite stripata va sostituita immediatamente per non compromettere la tenuta.
I problemi più comuni sono la porta che sfrega sul telaio (spesso risolvibile con una regolazione laterale), il cedimento progressivo dell'anta (viti allentate o cuscinetti usurati) e l'apertura limitata (ostruzione meccanica o fresatura non corretta). Se la cerniera non risponde più alle regolazioni o presenta deformazioni visibili, la sostituzione è l'unica soluzione praticabile.
Quali marchi e modelli sono riferimenti tecnici nel mercato?
Tre produttori sono citati sistematicamente nelle specifiche tecniche di progetto e nelle schede di capitolato:
- Simonswerk Tectus TE 540 3D A8: — portata ~100 kg, regolazioni 3D (laterale ±3 mm, altezza ±3 mm, profondità ±1 mm), apertura fino a 180°, compatibile con rivestimenti fino a 8 mm. Indicata per porte a filo muro con telai in legno, acciaio o alluminio. È il riferimento tecnico per chi specifica porte di pregio o filo.
- Krona Koblenz: — schede prodotto dettagliate con portate e specifiche per ciascuna serie; utile come punto di partenza per confrontare modelli e verificare compatibilità con il tipo di telaio.
Come leggere una scheda tecnica: cerca sempre portata nominale (kg), tolleranze di regolazione (mm), materiale del corpo cerniera, angolo di apertura massimo, spessore minimo dell'anta e certificazioni. Questi sei parametri ti permettono di confrontare modelli diversi su basi oggettive. Canali professionali come Würth raccolgono varianti certificate per porte interne e blindate, utili per verificare disponibilità e documentazione tecnica.
Regolazioni 3D: come misurarle e applicarle correttamente
La regolazione in altezza agisce sull'asse verticale: sposta l'anta verso l'alto o verso il basso rispetto alla posizione di riferimento. La regolazione in lateralità agisce sull'asse orizzontale nel piano della porta: avvicina o allontana l'anta dal telaio. La regolazione in profondità agisce sull'asse perpendicolare al piano della porta: determina quanto l'anta sporge o rientra rispetto al filo del telaio.
I valori di riferimento tratti dalle schede tecniche di qualità sono ±3 mm per altezza e lateralità, ±1 mm per la profondità. Questi margini sembrano piccoli, ma sono sufficienti per correggere assestamenti strutturali, variazioni stagionali del legno e imprecisioni di fresatura entro tolleranza.
Per misurare gli scostamenti in cantiere, usa un calibro a corsoio o un righello millimetrato. Misura il gioco perimetrale in più punti (angoli e centro) e calcola la differenza rispetto al valore target. Poi agisci sulle viti nell'ordine corretto: prima altezza, poi lateralità, infine profondità.
Gli errori più frequenti che portano a malfunzionamenti sono: fresatura fuori asse (la cerniera non si chiude correttamente), serraggio eccessivo delle viti di regolazione (il meccanismo si blocca), e regolazione della profondità oltre il limite dichiarato (la porta non chiude a filo). Un calibro e il diagramma di montaggio del produttore sono gli strumenti che fanno la differenza tra un'installazione corretta e un problema da risolvere in garanzia.
Le regolazioni 3D riportate nelle schede tecniche (±3 mm / ±1 mm) sono un indicatore affidabile della qualità della cerniera e della sua facilità di installazione in cantiere.
Il punto di vista di chi installa cerniere a scomparsa ogni giorno
Chi monta cerniere a scomparsa su porte di pregio sa che il vero problema non è quasi mai la cerniera in sé: è la combinazione tra il peso reale dell'anta, il tipo di chiudiporta e lo spessore del rivestimento scelto dal progettista.
Un rivestimento di 10 mm su un'anta già pesante può portare il carico oltre la portata nominale della cerniera specificata. Aggiungere un chiudiporta idraulico moltiplica le forze in gioco. In questi casi, la quarta cerniera non è un'opzione: è la scelta corretta. E sovradimensionare la portata rispetto al peso reale, come raccomandano le linee guida per applicazioni pubbliche, protegge l'investimento nel lungo periodo.
Tomellini integra cerniere a scomparsa nelle proprie forniture di porte su misura selezionando i modelli in base alle specifiche del progetto: portata, certificazioni richieste e compatibilità con il telaio. Questa verifica a monte evita i problemi più comuni che emergono quando cerniera, porta e telaio vengono scelti separatamente.
Quando ha senso affidarsi a un fornitore-installatore specializzato
Alcune situazioni richiedono competenze che vanno oltre la semplice scelta del modello. Le porte tagliafuoco devono essere installate con cerniere certificate e la posa deve rispettare le istruzioni del produttore per mantenere la classificazione di resistenza al fuoco. Le porte a filo muro con rivestimenti richiedono fresature di precisione e una verifica della compatibilità tra cerniera, controtelaio e finitura. Le porte di grandi dimensioni con chiudiporta richiedono un calcolo del carico che tenga conto di tutti i fattori in gioco.
Tomellini fornisce e installa porte su misura con cerniere a scomparsa selezionate in base alle specifiche tecniche del progetto: validazione delle schede tecniche, posa certificata e garanzia sull'installazione. Se stai valutando una porta a filo, una porta tagliafuoco o una soluzione per un ambiente commerciale, richiedere un sopralluogo o un preventivo è il modo più diretto per avere una risposta tecnica precisa. Contatta Tomellini dalla pagina dedicata per definire insieme la soluzione più adatta.
Fonti
Per approfondire e scaricare i dati ufficiali, questi sono i punti di partenza più utili:
- Cerniere a scomparsa: porte eleganti e funzionali
- CERNIERE A SCOMPARSA PER PORTA (scheda tecnica GIESSE)
- Cerniera a scomparsa regolabile per porta Simonswerk Tectus TE 540 3D A8
- Cerniere a scomparsa per porte - CEAM Italia
- Cerniere invisibili regolabili per porte (Avagnano - scheda/linee guida)
- Cerniere a scomparsa ad apertura totale per infissi in alluminio
Prima dell'acquisto, richiedi sempre al fornitore: scheda tecnica completa, certificazioni applicabili, istruzioni di montaggio con diagrammi di fresatura e, se disponibili, esempi di realizzazioni o casi studio. Questi documenti ti permettono di confrontare modelli diversi su basi oggettive e di verificare che la cerniera scelta sia adatta all'applicazione specifica. Le realizzazioni Tomellini offrono esempi concreti di come cerniere a scomparsa vengono integrate in progetti di porte e serramenti su misura.
