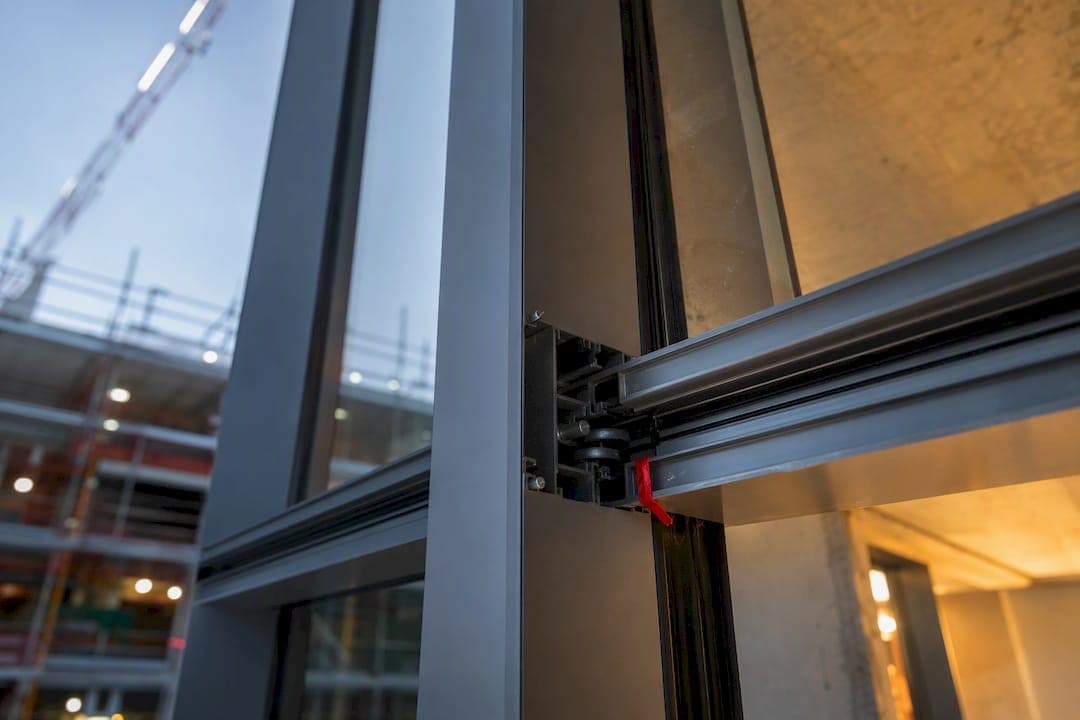

Le facciate continue a montanti e traversi sono sistemi curtain wall assemblati direttamente in cantiere, con profili verticali (montanti) ancorati alla struttura portante e profili orizzontali (traversi) che sostengono i tamponamenti. Sono la scelta più indicata per edifici a bassa e media altezza, geometrie articolate e interventi di retrofit. Questa guida ne spiega normativa, dimensionamento, posa e manutenzione.
In breve:
- Le facciate montanti e traversi offrono maggiore adattabilità a geometrie irregolari, ma richiedono più tempo e manodopera specializzata rispetto ai sistemi prefabbricati unitized.
- La norma UNI EN 13830 definisce i requisiti di resistenza e tenuta, mentre il documento UX70 fornisce linee guida pratiche per il dimensionamento e le verifiche strutturali.
- La corretta gestione delle tolleranze, delle dilatazioni termiche e dei sistemi di drenaggio è essenziale per garantire durabilità e tenuta all'acqua nel tempo.
- Il costo di una facciata dipende da fattori come geometria, materiali e prestazioni richieste, con preventivi che devono essere dettagliati e comparabili.
- La realizzazione di mock-up in cantiere permette di verificare direttamente la compatibilità tra progetto e condizioni reali prima dell'intero montaggio.
Indice
- Cosa distingue le facciate continue montanti e traversi dalle altre tipologie?
- Quali sono i componenti e i materiali di una facciata a montanti e traversi?
- Cosa prevedono UNI EN 13830 e il documento UX70?
- Come si dimensionano montanti e traversi in fase di progetto?
- Come si gestiscono dilatazione termica e tenuta all'acqua?
- Qual è la sequenza corretta di montaggio e i controlli di qualità?
- Quanto spesso vanno ispezionate e manutenute queste facciate?
- Quanto costa una facciata continua a montanti e traversi?
- Esempi pratici e prove sul campo: cosa insegna il cantiere
- Verso quali direzioni evolve la progettazione delle facciate continue?
- Progettare facciate continue con Tomellini: dal capitolato al montaggio
- Fonti
- Domande frequenti
Cosa distingue le facciate continue montanti e traversi dalle altre tipologie?
Il termine tecnico corretto è curtain wall a montanti e traversi, un sistema in cui la struttura secondaria viene montata elemento per elemento direttamente sul cantiere, a differenza dei sistemi prefabbricati in officina. I montanti verticali si fissano alla struttura portante dell'edificio, mentre i traversi orizzontali si agganciano ai montanti creando la griglia che accoglie vetri e pannelli. Questa tipologia è la più diffusa nel panorama edilizio italiano, per ragioni legate alla flessibilità di adattamento a geometrie irregolari.
Esistono tre varianti costruttive principali:
- A vista: i profili restano visibili dall'esterno, con coprifili che definiscono un disegno a griglia regolare.
- Semistrutturali: il vetro è collato ai profili con sigillante siliconico strutturale, lasciando visibili solo alcuni elementi.
- Con spandrel opachi: pannelli non trasparenti sostituiscono il vetro nelle zone tecniche, tipicamente all'altezza dei solai.
Rispetto ai sistemi unitized (a cellule prefabbricate), i montanti e traversi offrono maggiore libertà progettuale su geometrie complesse e costi di trasporto più contenuti, perché gli elementi arrivano in cantiere smontati. Lo svantaggio è un tempo di posa più lungo e una maggiore dipendenza dalla manodopera specializzata. I sistemi unitized restano preferibili su edifici alti e a moduli ripetitivi, dove la prefabbricazione riduce i tempi di montaggio e limita l'esposizione al rischio meteo durante la posa.
Quali sono i componenti e i materiali di una facciata a montanti e traversi?
I profili dei montanti hanno tipicamente sezioni con larghezze e altezze variabili in funzione dell'interpiano e dei carichi di vento; i traversi seguono logiche dimensionali simili, ma con luci generalmente inferiori tra un montante e l'altro.
Le leghe più impiegate sono:
- Alluminio estruso serie 6xxx (in particolare 6060 e 6063), scelto per il buon rapporto tra resistenza meccanica, lavorabilità e resistenza alla corrosione.
- Acciaio, riservato a luci maggiori o a facciate con requisiti di resistenza al fuoco elevati, dove l'alluminio non garantisce margini di sicurezza sufficienti.
- Vetro camera basso emissivo o triplo vetro per le zone trasparenti, con prestazioni termiche che condizionano direttamente la classe energetica dell'involucro.
- Pannelli spandrel opachi, spesso in alluminio composito o vetro serigrafato, nelle zone corrispondenti a solai e controsoffitti.
Gli accessori determinano la tenuta del sistema più di quanto si creda: fermavetri, guarnizioni in EPDM o silicone, canali di drenaggio interni ai traversi e coprifili estetici. La scelta dei componenti accessori incide sulla durabilità della facciata almeno quanto la sezione dei profili strutturali.
Cosa prevedono UNI EN 13830 e il documento UX70?
La norma di riferimento per le facciate continue è la UNI EN 13830, aggiornata nella versione 2022. È una norma di prodotto: definisce le caratteristiche essenziali che una facciata continua deve garantire, dalla resistenza al vento alla tenuta all'acqua, dalla resistenza al carico neve alla sicurezza in uso, e stabilisce i metodi di prova per certificarle. Non fornisce però formule di calcolo dettagliate per dimensionare montanti e traversi: per questo serve integrarla con gli Eurocodici, che indicano come combinare le azioni (vento, neve, carichi accidentali, sisma) e verificare gli stati limite di esercizio e ultimi sui profili.
Qui entra in gioco il documento tecnico UNICMI UX70, una guida operativa che traduce i principi degli Eurocodici in una procedura pratica per calcolare e verificare gli elementi strutturali delle facciate continue. È lo strumento che un progettista consulta quando deve dimensionare concretamente una sezione di montante o verificare la freccia ammissibile di un traverso sotto carico di vento. Secondo indicazioni tecniche del settore, la progettazione corretta richiede di applicare gli Eurocodici come base normativa e la UX70 come guida operativa per gli stati limite, non uno strumento in sostituzione dell'altro.
Un punto spesso trascurato dai progettisti alle prime armi: la facciata continua trasferisce i carichi alla struttura portante attraverso gli ancoraggi, ma non contribuisce alla capacità portante globale dell'edificio. Confondere questo ruolo porta a errori di modellazione strutturale che si scoprono solo in fase di verifica finale, quando correggerli costa tempo e denaro.
In cantiere, gli elementi verificabili includono la corrispondenza tra profili installati e disegno esecutivo, il serraggio degli ancoraggi regolabili e la continuità delle guarnizioni sui giunti critici.

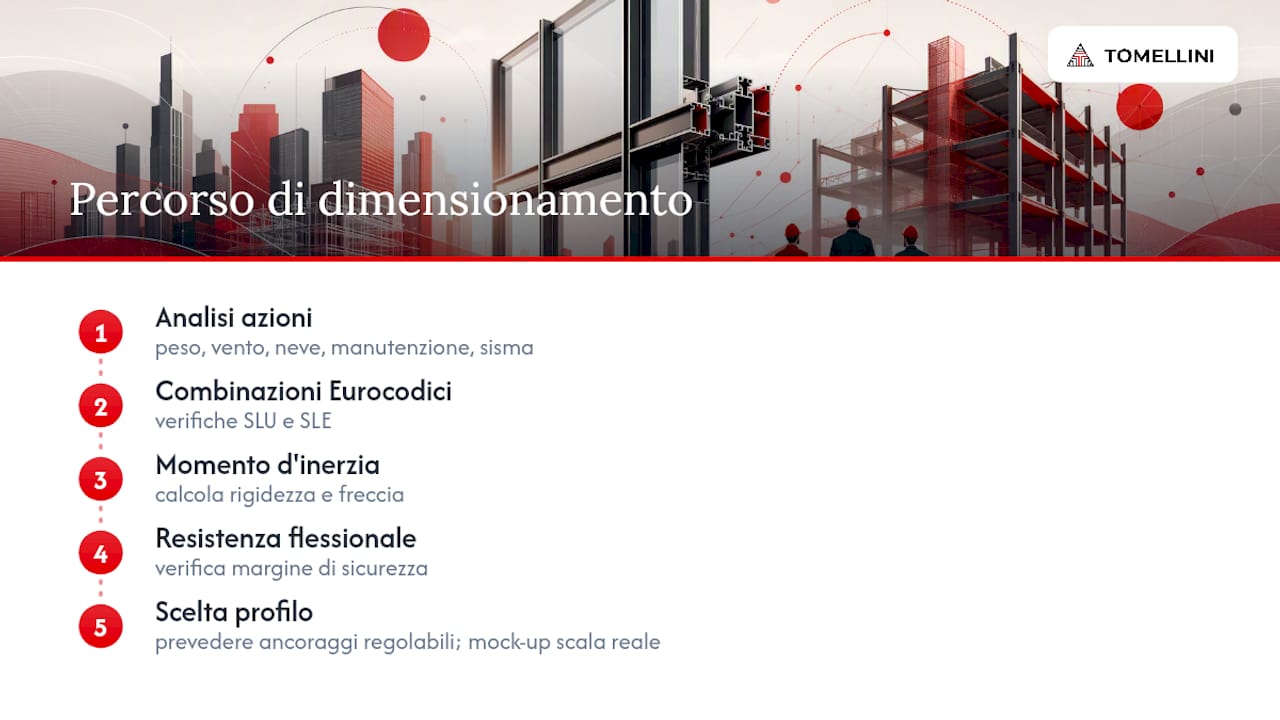

Come si dimensionano montanti e traversi in fase di progetto?
Il dimensionamento parte dall'analisi delle azioni che la facciata deve sopportare: peso proprio dei tamponamenti, pressione e depressione del vento (variabile per zona climatica e altezza dell'edificio), carico neve sugli elementi orizzontali esposti, carichi accidentali da manutenzione e, nelle zone sismiche, le azioni indotte dagli spostamenti di interpiano. Gli Eurocodici indicano come combinare queste azioni nelle verifiche allo stato limite ultimo e di esercizio.
La selezione del profilo si basa su due criteri complementari: il momento d'inerzia della sezione, che governa la rigidezza e quindi la freccia sotto carico, e la resistenza flessionale del materiale, che deve garantire un margine di sicurezza adeguato rispetto al carico massimo previsto. Un errore frequente è dimensionare il profilo solo sulla resistenza, ignorando che una freccia eccessiva compromette la tenuta delle guarnizioni prima ancora che il materiale ceda.
Gli ancoraggi regolabili in tre direzioni sono lo strumento che permette di correggere le inevitabili tolleranze di cantiere, spesso nell'ordine di alcuni centimetri rispetto al disegno teorico della struttura in calcestruzzo o acciaio. Nella pratica costruttiva, i montanti vengono spesso "appesi" alla struttura orizzontale con collegamenti scorrevoli, una soluzione che assorbe gli spostamenti verticali dovuti alla differenza di rigidezza tra facciata e struttura portante.

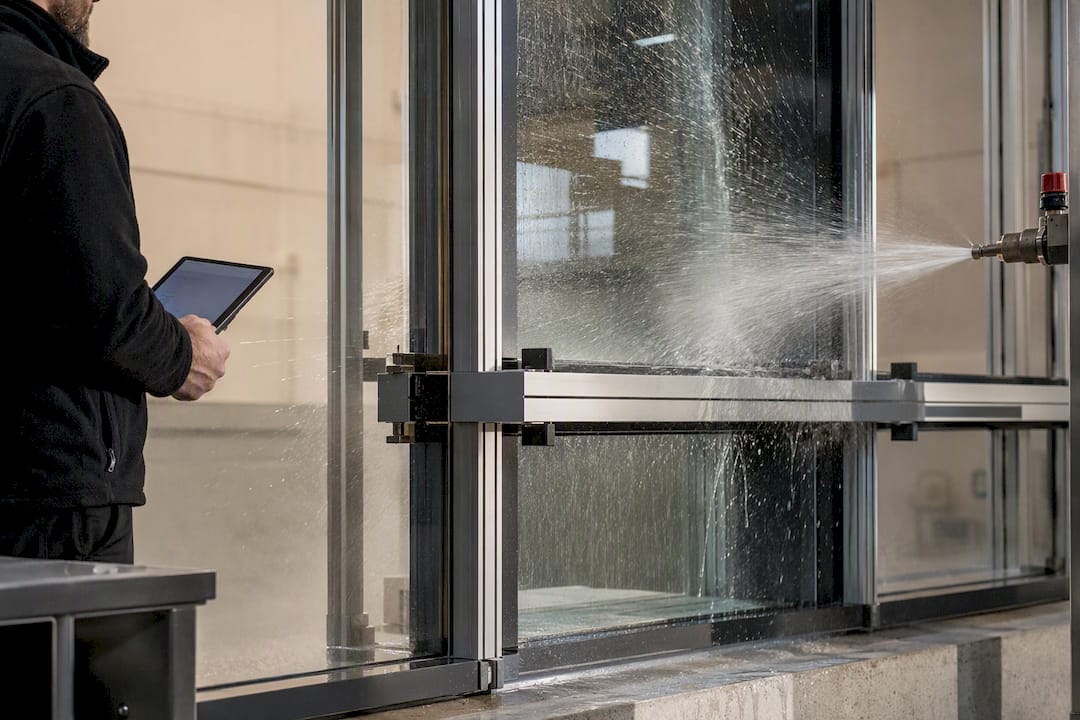

Per progetti su edifici alti o con geometrie particolarmente esposte, il mock‑up in scala reale non è un passaggio opzionale: è l'unico modo per verificare tenuta all'acqua, comportamento sotto vento e resa estetica prima di impegnare l'intera produzione.
Come si gestiscono dilatazione termica e tenuta all'acqua?
I giunti di dilatazione assorbono i movimenti differenziali tra facciata e struttura, causati da variazioni termiche e assestamenti dell'edificio. Si distinguono giunti verticali, posizionati tra i montanti a intervalli regolari, giunti orizzontali sui traversi in corrispondenza dei solai, e giunti telescopici nei punti dove il movimento previsto è maggiore, tipicamente sugli edifici più alti o con escursioni termiche significative.
Il drenaggio dell'acqua avviene attraverso canali interni ai traversi, progettati per raccogliere l'acqua che inevitabilmente supera le guarnizioni esterne e convogliarla verso l'esterno senza ristagni. La tenuta di questi sistemi è spesso di tipo "passivo": non impedisce all'acqua di entrare, ma la gestisce e la smaltisce prima che raggiunga l'interno dell'edificio.
Un consiglio: verifica sempre la compatibilità chimica tra sigillante e guarnizione prima della posa: alcuni siliconi acidi reagiscono con l'EPDM riducendone la durata anche di diversi anni rispetto alla vita utile prevista.
Gli errori più comuni in cantiere riguardano la sequenza di applicazione dei sigillanti e la pulizia dei profili prima della sigillatura. La qualità della posa, più della scelta del profilo, determina la durabilità della tenuta all'acqua nei sistemi assemblati in opera.
Qual è la sequenza corretta di montaggio e i controlli di qualità?
Il montaggio segue una sequenza operativa precisa, che va rispettata anche sotto pressione dei tempi di cantiere:
- Rilievo as‑built della struttura portante, per confrontare le quote reali con il progetto esecutivo.
- Posa e regolazione degli ancoraggi, verificando che assorbano le tolleranze rilevate.
- Montaggio dei montanti verticali, con controllo di verticalità e allineamento.
- Installazione dei traversi orizzontali, verificando la quadratura dei moduli.
- Posa della vetrazione o dei pannelli spandrel, con controllo dei giochi di dilatazione.
- Sigillatura finale, eseguita solo su profili puliti e asciutti.
Prima dell'inizio della posa, i materiali in arrivo vanno controllati contro le specifiche di capitolato: sezioni dei profili, spessori di taglio termico, certificazioni dei vetri. Il mock‑up realizzato in fase preliminare resta il riferimento visivo ed estetico per tutta la produzione successiva, oltre a fornire i dati delle prove di tenuta all'acqua e all'aria eseguite in condizioni controllate.
Gli indicatori di qualità da verificare in cantiere includono la continuità delle guarnizioni sui nodi d'angolo, l'assenza di ponti termici visibili con termocamera nelle zone critiche e la corretta pendenza dei canali di drenaggio.
Quanto spesso vanno ispezionate e manutenute queste facciate?
Un piano di ispezione ragionevole prevede un controllo visivo annuale delle guarnizioni esterne e una verifica più approfondita ogni tre o cinque anni, che includa lo stato dei drenaggi e la tenuta dei sigillanti nei punti più esposti a sole e pioggia battente.
Le manutenzioni ordinarie riguardano principalmente la pulizia dei canali di drenaggio, spesso occlusi da polvere e detriti, e la sostituzione delle guarnizioni invecchiate, che perdono elasticità prima del previsto in facciate esposte a sud o a forte irraggiamento. Progettare la facciata per la sostituibilità significa scegliere fermavetri smontabili singolarmente, senza dover intervenire su interi moduli.
Al committente va rilasciata una documentazione tecnica completa: schede dei materiali impiegati, report delle prove di tenuta eseguite sul mock‑up e un piano di manutenzione programmata.
Quanto costa una facciata continua a montanti e traversi?
Il costo di una facciata a montanti e traversi dipende da quattro voci principali: materiali (profili in alluminio o acciaio, vetrazione), manodopera specializzata per il montaggio in cantiere, mezzi di cantiere come ponteggi o autogru per le quote elevate, e accessori per tenuta e drenaggio. Non esiste un prezzo unico applicabile a ogni progetto: la variabilità tra un capitolato e l'altro può essere significativa.
Le variabili che spingono il prezzo verso l'alto includono geometrie non lineari (facciate curve o inclinate), accessibilità difficile del cantiere che aumenta i costi di gru e ponteggi, e prestazioni richieste elevate come tagli termici rinforzati o vetrazioni triple per climi rigidi. Un progetto lineare su edificio a due piani con accesso diretto costa sensibilmente meno di una facciata curva su un edificio alto in centro città.
Per ottenere preventivi realmente comparabili, il capitolato deve specificare con precisione: sezioni e spessori dei profili, tipologia e stratigrafia della vetrazione, prestazioni termiche richieste (trasmittanza Uw), classe di tenuta all'acqua e all'aria secondo UNI EN 13830, e l'eventuale richiesta di mock‑up preliminare. Un capitolato vago genera preventivi non confrontabili tra loro, con differenze di prezzo che spesso non riflettono differenze reali di qualità.
Quando i costi di un sistema a montanti e traversi diventano comparabili a un sistema unitized, va valutato il fattore tempo: su edifici alti con moduli ripetitivi, l'unitized riduce drasticamente i giorni di cantiere, un beneficio che spesso compensa un costo unitario più elevato.
Esempi pratici e prove sul campo: cosa insegna il cantiere
In alcuni progetti di facciata continua, una sfida ricorrente riguarda l'adattamento dei sistemi a montanti e traversi a strutture esistenti in interventi di retrofit, dove le tolleranze reali della struttura portante raramente coincidono con i disegni originali. La soluzione più efficace, in questi casi, è sempre partire da un rilievo as‑built accurato e prevedere ancoraggi con ampio margine di regolazione.
Una lezione che vale per ogni cantiere: le tolleranze critiche non si trovano quasi mai dove ci si aspetta. Un nodo d'angolo che sembra semplice sulla carta può nascondere disallineamenti che emergono solo al montaggio. Per questo, sui progetti più complessi, si predilige la realizzazione di un mock‑up dedicato prima di impegnare l'intera produzione, un passaggio che permette di verificare tenuta e resa estetica su condizioni reali. I dettagli operativi di queste lavorazioni sono visibili nelle realizzazioni Tomellini, dove ogni progetto racconta soluzioni diverse per problemi di cantiere simili.
Verso quali direzioni evolve la progettazione delle facciate continue?
La sostenibilità, il BIM e la prefabbricazione ibrida stanno ridisegnando l'approccio ai sistemi a montanti e traversi. Materiali con alto contenuto di alluminio riciclato e vetrazioni ad alte prestazioni favoriscono i crediti di certificazione ambientale senza sacrificare la libertà progettuale su geometrie complesse. Il consiglio più concreto per chi scrive capitolati oggi è integrare fin dalla fase preliminare i requisiti energetici e i criteri di sostituibilità delle parti, non aggiungerli come correzione a un progetto già definito. Sui progetti innovativi, il mock‑up resta l'unico banco di prova che nessun software di calcolo può sostituire.
— Francesco
Progettare facciate continue con Tomellini: dal capitolato al montaggio
Tomellini realizza facciate continue in alluminio dal 1978, con esperienza diretta nella produzione dei profili e nella posa in cantiere, senza intermediari tra progetto e realizzazione. Questo significa un unico interlocutore tecnico dal calcolo strutturale al mock‑up, con un controllo diretto sulla qualità dei materiali impiegati.
Per progetti complessi, dove le tolleranze di cantiere e le geometrie irregolari richiedono soluzioni su misura, Tomellini gestisce internamente sia la produzione dei serramenti che il montaggio delle facciate, riducendo i tempi morti tra fornitore e posatore che spesso allungano i cantieri più complessi. Chi sta valutando un progetto di facciata continua può richiedere un preventivo dettagliato sulla pagina dedicata alle facciate continue Tomellini, indicando geometria dell'edificio e prestazioni richieste per ottenere una valutazione tecnica comparabile con altri fornitori.
Fonti
- Guida completa alla facciata continua — BibLus
- Facciate continue: pubblicata la norma UNI EN 13830:2022 — Buildnews
Domande frequenti
Quali sono i sistemi di facciate continue?
Le principali tipologie sono i sistemi a montanti e traversi assemblati in opera, i sistemi unitized a cellule prefabbricate e le facciate semistrutturali con vetro collato. La scelta dipende da altezza dell'edificio, geometria e tempistiche di cantiere.
Quali sono i diversi tipi di facciate continue montanti e traversi?
Esistono varianti a vista, con profili visibili e coprifili estetici, varianti semistrutturali con vetro incollato ai profili, e varianti con pannelli spandrel opachi nelle zone tecniche corrispondenti ai solai.
Quanto costano le facciate continue?
Il costo varia in base a geometria, materiali, accessibilità del cantiere e prestazioni termiche richieste: non esiste un prezzo standard applicabile a ogni progetto. Un capitolato dettagliato con sezioni, vetrazione e classi di tenuta permette di ottenere preventivi realmente comparabili.
Cosa sono le facciate continue strutturali?
Sono facciate in cui il vetro è fissato ai profili tramite sigillante siliconico strutturale, senza fermavetri visibili dall'esterno. Offrono una superficie vetrata più uniforme, ma richiedono controlli di qualità più rigorosi in fase di produzione e posa.
Qual è la differenza tra sistema a montanti e traversi e sistema unitized?
Il sistema a montanti e traversi si assembla in cantiere elemento per elemento, con maggiore flessibilità su geometrie complesse; il sistema unitized arriva prefabbricato a cellule, riducendo i tempi di montaggio su edifici alti e moduli ripetitivi.
